Основные технические характеристики
Передаточное число номинальное | 8 | 10 | 12,5 | 16 | 20 | 25 | 31,5 | 40 |
Номинальный крутящий момент на вых .в алу , Н·,м | 208 | 268 | 315 | 312 | 293 | 246 | 315 | 286 |
Максимальная мощность электродвигателя при 1500 об / мин , кВт. | 4,0 | 4,0 | 4,0 | 3,0 | 2,2 | 1,5 | 1,5 | 1,1 |
КПД, % | 82 | 82 | 82 | 79 | 78 | 75 | 75 | 73 |
Допускаемая радиальная нагрузка, Н вых. вал | 4500 | |||||||
Корригированный уровень зв .м ощности , ДБА | 96 | 96 | 91 | 91 | 91 | 91 | 91 | 87 |
Масса, кг не более | 65,6 | 65,6 | 65,6 | 60 | 56,4 | 50,6 | 50,6 | 48,9 |
Электродвигатель | АИР 100L4 | АИР 100L4 | АИР 100L4 | АИР 100S4 | АИР 90L4 | АИР 80B4 | АИР 80B4 | АИР 80A4 |

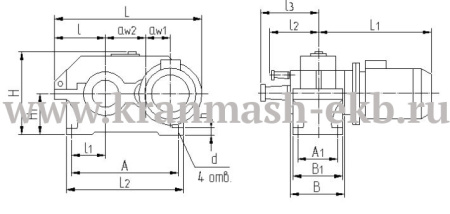

Габаритные и присоединительные размеры
Тип | Передаточные числа | aw1 | aw2 | L | L1 | H | H1 | L2 | l | l1 | l2 | l3 | A | A1 | d | B | B1 | h |
не более | ||||||||||||||||||
1МЦ2У-100 | 8, 10, 12,5, 16, 20 | 80 | 100 | 441 | 456 | 230 | 112 | 325 | 136 | 85 | 136 | 165 | 290 | 109 | 15 | 155 | 145 | 20 |
25, 31,5, 40 | 416 | 395 |
Присоединительные размеры выходных конических валов
Типоразмер редуктора |
быстроходный вал |
тихоходный вал |
||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
d |
d 1 |
l |
l 1 |
b |
t |
d |
d 1 |
l |
l 1 |
b |
t |
|
Редуктор 1МЦ2У-100 |
20 |
М12х1,25 |
50 |
36 |
4 |
10,6 |
35 |
М20х1,5 |
80 |
58 |
6 |
18,55 |
Присоединительные размеры выходных цилиндрических валов
Типоразмер редуктора |
быстроходный вал |
тихоходный вал |
||||||
---|---|---|---|---|---|---|---|---|
d |
l |
b |
t |
d |
l |
b |
t |
|
Редуктор 1МЦ2У-100 |
18k6 |
36 |
6 |
20,5 |
30m6 |
58 |
8 |
32 |
